上一篇文章介绍了用于侧钻大修和ZJ30钻机修井作业的自动猫道，本问介绍的是ZJ40钻机配套的钻具液压输送机，也可称作自动钻井猫道。如有其它型号或者作业配套的猫道产品，请来电详谈。

如上篇所说，钻井作业中，钻台高度比较高，重量大，目前大多数的经常作业施工使用小绞车人工操作，拖拽钻具，体力劳动大，危险性高，易损伤丝扣。无论从安全环保角度，还是生产规范角度，都需求一种规范钻具从地面与钻台面之间输送的产品。

这种情况下，我公司研发的钻具液压输送机（又称自动猫道）可以很好地解决这一问题。下面就以ZJ40钻机用钻具液压输送机为例，讲解下主要的技术参数，展示几张现场作业的图片。

设备整体分为自动猫道主体及液压站两部分，主要用于钻井作业时，钻杆、钻铤、套管等钻具在排管架和钻台面之间的自动化输送，可将管排架上的钻杆、套管输送到钻台，亦可将钻台的钻杆、钻铤等向下转运至管排架，其适用的钻台、 钻杆、套管等规格范围如下所示：

(1)钻具外径范围：φ89㎜～φ339.7㎜；

(2)钻具长度范围：8m～13.6m；

(3)输送钻具最大重量： 2，700kg；

(4)适应钻台高度：7-8m。

使用遥控操作。可以很好的满足现场作业需求。

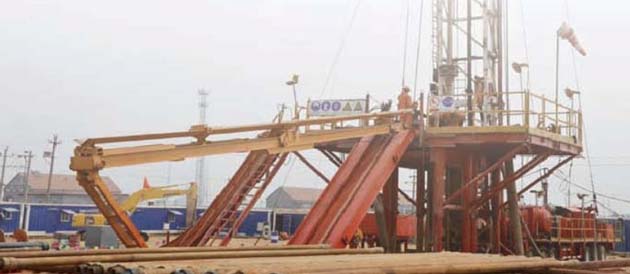

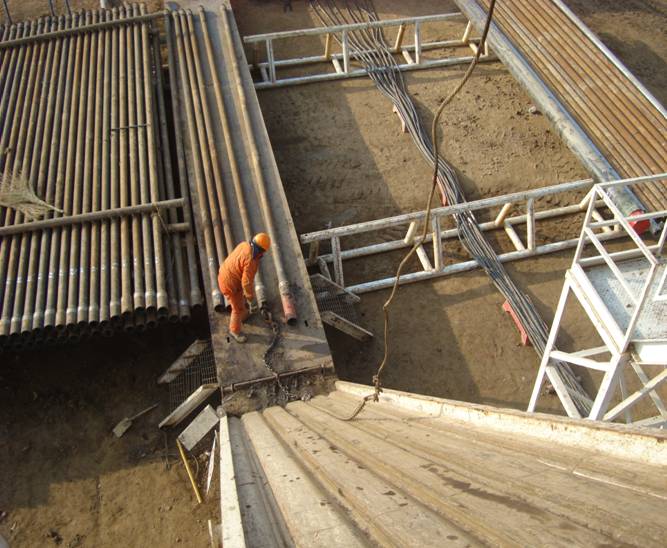

现场作业图

大修及侧钻作业相对常规小修作业来说，使用管具重量更大，作业周期长，钻台高，钻台边缘至井口中心距离远。危险性高，作业工人劳动强度大。针对不同钻台配置不同规格的大修管杆自动运输机较好的解决了这一问题。

该型号的大修管杆自动运输机或者说大修自动猫道机，可以很好的应用于大修作业或者部分侧钻作业，将钻具直接从地面管排架输送到井口。大大降低了劳动强度，提高了安全性，提高了工作效率。

该套设备分为机架主体，电控系统和液压动力系统，电器总功率为15KW，额定起升负荷，500Kg ，滑道伸出最大行程5米，实际举升高度为4.5m～5m，整机运行周期小于55s，

主要的技术参数：

上一篇文章介绍过了3.5米内钻台配套的管杆自动运输机。这篇文章介绍的产品同样是应用于带压修井作业，不过适用的钻台高度为3.5-6米。

该型号的不压井用管杆自动运输机主要是用于不带压作业时，油管、抽油杆等细长杆件在管排架和操作平台之间的自动化输送，通过适用该设备可以达到以下效果：

（1）完全实现了机械化作业，大大降低了作业工人的劳动强度。
（2）运行可靠，提高工人劳动效率及作业安全性。较传统送管方式可减少一名作业工人。
（3）智能控制、操作简洁，具有学习录入、自动运行、手动运行三种工作模式。可在50米范围内遥控操作。
（4）输送装置主体与液压动力站、控制系统分体布置，三者之间通过快插接头连接，既提高工作安全性，又便于维修、搬运、安装。
（5）保护功能齐全。具有液压系统过压保护、电控系统防爆、短路、过压、欠压、过流、过热、输入缺相等保护措施。

适用范围：

(1)钻台高度：3.5m～6m

(2)油管规格：2-3/8″、2-7/8″、3-1/2″、4″

(3)抽油杆规格：5/8″、7/8″、3/4″、1″、1-1/2″

(4)油管、抽油杆长度：8m～10m 主要性能技术参数：

目前，带压作业在部分油区还有较为广泛的应用，而在应用带压修井作业成套设备后，钻台上平面离地高度一般在2.5米到6米，井口位置较高，造成作业施工更加的不方便。 起下管、杆时大多利用人工拉排的方式，劳动强度大，工作效率低，而且通过坡道拖拽油管容易损伤油管丝扣，地面人员在操作过程中的安全性根本得不到保证。

         鉴于带压修井作业生产现状，通过应用管杆自动运输机解决了高井口条件下作业施工困难等问题，提高作业效率，降低作业工的劳动强度，保护管杆丝扣，实现安全生产。　

现在给大家介绍的是应用于3米钻台之内的一种管杆自动运输机，使用后只需要一名场地工操作遥控器就可以完成管杆在管排架和钻台之间的输送。

适用范围如下：

适用范围：
(1)操作平台高度：1m～3.5m
(2)油管规格：2-3/8″、2-7/8″、3-1/2″、4″、5 ″
(3)抽油杆规格：5/8″、7/8″、3/4″、1″、1-1/2″
(4)油管、抽油杆长度：6m～10m

主要的技术参数如下，

小修作业管杆输送机主要是用于小修作业时，抽油杆、油管等细长杆件在管排架和井口之间的自动化输送，可将管排架上的管、杆输送到井口位置，也可将井口提取的管、杆转运至管排架。可实现滑车的全程移动，适用的钻台、油管、抽油杆等规格如下所示：

(1)调节高度：0.8m～1.5m

(2)油管规格：2-3/8″、2-7/8″、3-1/2″、4″

(3)抽油杆规格：5/8″、7/8″、3/4″、1″、1-1/2″

(4)油管、抽油杆长度：5m～12m

现在小修作业中，起下管、杆时大多利用人工拉排的方式，工作过程劳动强度大，工作效率低，而且地滑车使用过程中问题较多，费时费力，也不安全。

作业过程都是使用人工将管排架上的油管滚到滑车上，一个很重要的工作就是井内提油管作业的时候需要人拖拽油管，劳动强度大，不安全因素还特别多。应用专用的小修管杆自动运输机后就可以有效的解决这一问题，将场地工的工作量大大减少、劳动强度降低。

过阵子将会放出视频，为大家展示整改作业过程。
